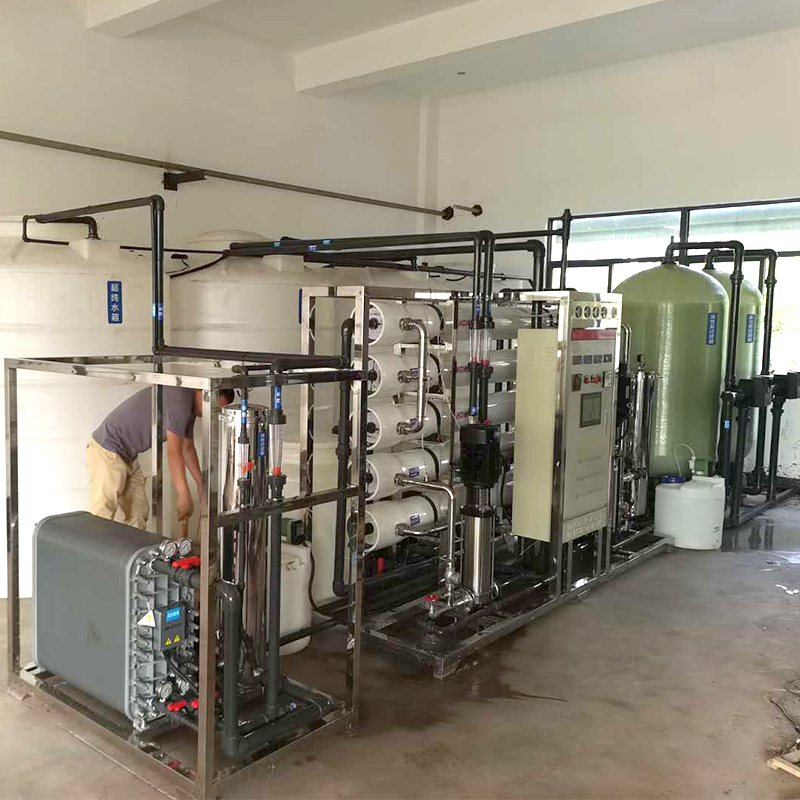

反渗透设备工艺说明

1、原水水箱

用于进水缓冲，储存原水，为后续设备用水提供稳定、充足的水源（工程经验证明：在不配备原水水箱下，原水供水管网的供水压力和流量在用水高峰期时波动较大，会影响后续设备运行的稳定性）。通常情况下，原水箱设计的容积为1～1.5倍系统用水量或至少能提供满足制水系统运行15min的储水量。水箱上配备液位控制器，通过水箱液位的高低控制进水电磁（动）阀和原水泵的起停.如：当水箱水位较低时进水电磁（动）阀打开自动补水；水箱处于高水位时进水电磁（动）阀自动停止补水；当水箱水位较低时原水泵自动停止工作。

2、原水泵

从原水水箱中抽水，用于提升原水供水压力，满足后续处理设备正常运行需要的压力和流量。原水泵与原水水箱上的低水位联动，当原水水箱处于低水位时，原水泵停止输送，避免原水泵在无水状态下工作而损坏。水泵过流部件材质为 SUS304不锈钢。

3、多介质过滤器

多介质过滤器是利用石英砂、无烟煤、锰砂等滤料去除并控制原水中的颗粒性杂质、悬浮物等，属于压力式快滤设备。含有悬浮物及颗粒的水流过滤料层时，滤料缝隙对悬浮物起筛滤作用 使悬浮物易于吸附在滤料表面。当在滤料表层截留了一定量的污物形成滤膜，随时间推移过滤器的前后压差将会很快升高，直至失效。此时需要利用逆向水流反洗滤料，使过滤器内滤料面的截留物剥离并被水流带走,恢复过滤功能。

4、活性炭过滤器

活性炭过滤器利用活性炭的吸附特性将水中的有机污染物、

微生物及溶解氧等吸附于炭的表面，增加微生物降解有机污染

物的机率，延长有机物的停留时间，强化生物降解作用，将炭

表面吸附的有机物去除；还可去除水中的异臭异味，去色度，

去除重金属、合成洗涤剂以及脱氯等，此外活性炭的选择吸附性，

不但可吸附电解质离子，还可使高锰酸钾耗氧量（COD）得到很好的控制和降低。该设备具有吸附、生物降解和过滤处理的综合作用，不但可保证处理效果稳定，而且效率高、耐冲击负荷、占地小、操作管理简便易行且运转费用低等优点。此外作为反渗透装置的前处理，可有效防止反渗透表面的有机物污染，而不受其本身进水温度、pH值和有机混合物的影响。

5.阻垢剂投加系统

用于防止反渗透膜受难溶盐结垢的污染。

反渗透的工作过程是原水在膜的一侧从一端流向另一端，水分子透过膜表面，从原水侧到达另一侧，而无机盐离子就留在原来的一侧。随着原水的流程逐渐增长，水分子不断从原水中取走，留在原水中的含盐量逐步增多，即原水逐步得到浓缩，而最终成为浓水，从装置中排出。浓水受浓缩后各种离子浓度将成倍增加。自然水源中Ca2＋、Mg2＋、Ba2＋、Sr2＋、SiO2、SO42-、HCO3-等倾向于产生结垢的离子浓度积一般都小于其平衡常数，所以不会有结垢出现，但经浓缩后，各种离子的浓度积都有可能大大超过平衡常数，因此会产生严重的结垢。

添加阻垢剂可以延缓盐晶体成长来推迟沉淀过程，促使晶体不会形成一定大小和足够的浓度而沉降下来。故采用此方法可防止反渗透的结垢污染，且该方法较易实现自动化控制，设备简单、成本较低。另外使用阻垢剂还可以减低钡、锶沉淀。

阻垢剂添加系统由计量箱、计量泵及相应的管路组成。

6、保安过滤器

其目的是滤去由于预处理工序可能带来的大于 5µm 的 颗粒、杂质。在预处理工序后由于这些颗粒经反渗透（RO）主机的高压泵后可能会击穿反渗透膜组件，从而造成大量 盐漏和串水现象，影响出水水质，同时也可能会划伤高压泵的叶轮。

保安过滤器的工作压力为 0.2MPa-0.5MPa，当运行一段时间后，由于水中的颗粒、杂质将滤芯表面堵住，过滤器的进、出口压差将变大。当压差大于设定值（通常为0.05-0.07Mpa）时应当及时更换，避免由于滤芯的堵塞而形成背压对系统造成损坏。

7.高压泵

因为反渗透膜在工作过程中需要较高的压力，高压泵是反渗透系统的主要运转设备，为反渗透装置的运行提供动力来源。本系统选用国内一线品牌南方泵业立式离心泵，材质为SUS304，具有外观美观、占地面积小、噪音小、运行成本低、经久耐用的特点。

8.反渗透系统

反渗透装置是用足够的压力使溶液中的溶剂（一般是水）通过反渗透膜（或称半透膜）而分离出来，因为这个过程和自然渗透的方向相反，因此称为反渗透。经过反渗透处理，使水中杂质的含量降低，提高水质的纯度，其脱盐率可达到98%以上，并能将水中大部分的细菌、胶体、大分子有机物去除。反渗透法能适应各类含盐量的原水，尤其是在高含盐量的水处理工程中能获得很好的技术经济效益。反渗透法的脱盐率提高，回收率高，运行稳定，占地面积小，操作简便，过去由于反渗透设施价格较高。阻碍了反渗透设备的推广使用，但近两年以来，反渗透设施的价格不断下降，使得反渗透设备广泛使用在各类除盐水处理工程中，由于反渗透设备在除盐的同时，也将大部分细菌、胶体及大分子量的有机物去除，因此在纯水的制取工程中，反渗透设备更是不可缺少的。反渗透膜组是整个脱盐系统的核心部分，它主要负责脱除水中的可溶性盐份、胶体、有机物及微生物等，它可以去除水中的98%以上的离子。

9.纯水箱

 纯水箱业主自备，材质为PE/不锈钢，用于纯水储存。纯水箱内设有液位开关，可以检测水的液位，当液位低于设定的液位时，设备开始自动产水，当液位高于设定液位时，设备停止产水。
